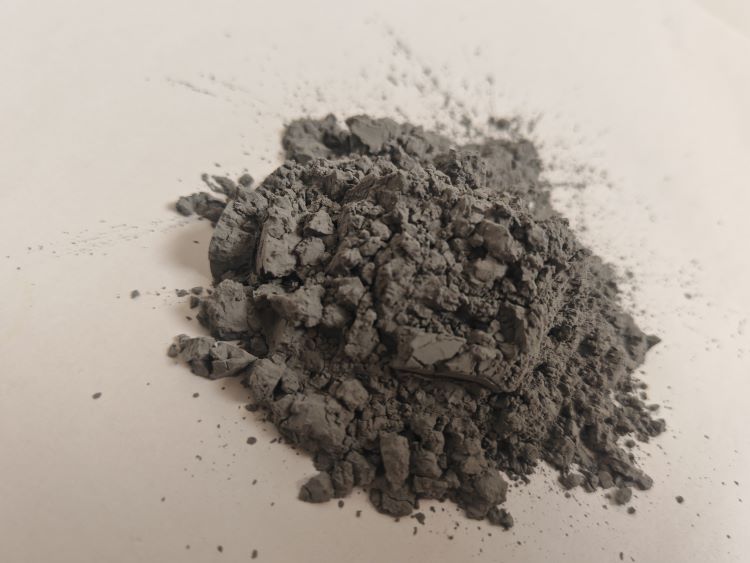

مسحوق كربيد السيليكون الأسود 60، 80، 100، 320، 800
يتم إنتاج كربيد السيليكون الأسود في أفران المقاومة الداخلية الكهربائية من رمال السيليكا عالية النقاء وفحم الكوك البترولي، ومزيجه من الصلابة الشديدة والحدة يجعله مادة كاشطة قوية للغاية.
الخصائص الفيزيائية
| الوزن المحدد | 3.95 غرام/ سم3 |
| صلابة موس | 9.15 |
| أقصى درجة حرارة للخدمة | 1900 درجة مئوية |
| نقطة الانصهار | 2250 درجة مئوية |
1. يُستخدم في عمليات الكشط، والتفجير، والطحن، والسيراميك، وإزالة الصدأ، ومعالجة الأسطح، وطلاء الأرضيات، وتكوين طبقة مقاومة للتآكل، إلخ.
التحليل الكيميائي النموذجي [%]
| كربيد السيليكون | Fe2O3 | نادي كرة القدم | F.Si | SiO 2 | قانون |
| ≥98.5 | ≤0.10 | ≤0.20 | ≤0.20 | ≤0.50 | < 0.05 |
توزيع حجم الجسيمات
| F8 | +4000 ميكرومتر | 0 | +2800 ميكرومتر | ≤20% | +2360um | ≥45% | +2360+2000 ميكرومتر | ≥70% | -1700 ميكرومتر | ≤3% |
| F10 | +3350um | 0 | +2360um | ≤20% | +2000 ميكرومتر | ≥45% | +2000+1700 ميكرومتر | ≥70% | -1400 ميكرومتر | ≤3% |
| F12 | +2800 ميكرومتر | 0 | +2000 ميكرومتر | ≤20% | +1700 ميكرومتر | ≥45% | +1700+1400 ميكرومتر | ≥70% | -1180 ميكرومتر | ≤3% |
| إف 14 | +2360um | 0 | +1700 ميكرومتر | ≤20% | +1400 ميكرومتر | ≥45% | +1400+1180 ميكرومتر | ≥70% | -1000 ميكرومتر | ≤3% |
| إف 16 | +2000 ميكرومتر | 0 | +1400 ميكرومتر | ≤20% | +1180 ميكرومتر | ≥45% | +1180+1000 ميكرومتر | ≥70% | -850 ميكرومتر | ≤3% |
| F20 | +1700 ميكرومتر | 0 | +1180 ميكرومتر | ≤20% | +1000 ميكرومتر | ≥45% | +1000+850 ميكرومتر | ≥70% | -710 ميكرومتر | ≤3% |
| F22 | +1400 ميكرومتر | 0 | +1000 ميكرومتر | ≤20% | +850 ميكرومتر | ≥45% | +850+710 ميكرومتر | ≥70% | -600 ميكرومتر | ≤3% |
| F24 | +1180 ميكرومتر | 0 | +850 ميكرومتر | ≤25% | +710 ميكرومتر | ≥45% | +710+600 ميكرومتر | ≥65% | -500 ميكرومتر | ≤3% |
| F30 | +1000 ميكرومتر | 0 | +710 ميكرومتر | ≤25% | +600 ميكرومتر | ≥45% | +600+500 ميكرومتر | ≥65% | -425 ميكرومتر | ≤3% |
| F36 | +850 ميكرومتر | 0 | +600 ميكرومتر | ≤25% | +500 ميكرومتر | ≥45% | +500+425 ميكرومتر | ≥65% | -355um | ≤3% |
| F46 | +600 ميكرومتر | 0 | +425 ميكرومتر | ≤30% | +355um | ≥40% | 355+300 ميكرومتر | ≥65% | -250 ميكرومتر | ≤3% |
| F54 | +500 ميكرومتر | 0 | +355um | ≤30% | +300 ميكرومتر | ≥40% | +300+250 ميكرومتر | ≥65% | -212 ميكرومتر | ≤3% |
| F60 | +425 ميكرومتر | 0 | +300 ميكرومتر | ≤30% | +250 ميكرومتر | ≥40% | 250+212 ميكرومتر | ≥65% | -180 ميكرومتر | ≤3% |
| F70 | +355um | 0 | +250 ميكرومتر | ≤25% | +212 ميكرومتر | ≥40% | +212+180 ميكرومتر | ≥65% | -150 ميكرومتر | ≤3% |
| F80 | +300 ميكرومتر | 0 | +212 ميكرومتر | ≤25% | +180 ميكرومتر | ≥40% | +180+150 ميكرومتر | ≥65% | -125 ميكرومتر | ≤3% |
| F90 | +250 ميكرومتر | 0 | +180 ميكرومتر | ≤20% | +150 ميكرومتر | ≥40% | +150+125 ميكرومتر | ≥65% | -106 ميكرومتر | ≤3% |
| F100 | +212 ميكرومتر | 0 | +150 ميكرومتر | ≤20% | +125 ميكرومتر | ≥40% | +125+106 ميكرومتر | ≥65% | -75um | ≤3% |
| F120 | +180 ميكرومتر | 0 | +125 ميكرومتر | ≤20% | ≥40% | ≥40% | +106+90 ميكرومتر | ≥65% | -63um | ≤3% |
| F150 | +150 ميكرومتر | 0 | +106 ميكرومتر | ≤15% | +75um | ≥40% | +75+63um | ≥65% | -45 ميكرومتر | ≤3% |
| F180 | +125 ميكرومتر | 0 | +90 ميكرومتر | ≤15% | +75um | * | +75+63um | ≥40% | -53 ميكرومتر | * |
| F220 | +106 ميكرومتر | 0 | +75um | ≤15% | +63um | * | +63+53 ميكرومتر | ≥40% | -45 ميكرومتر | * |
2. تُستخدم في عمليات الطحن والتلميع والتجليخ وأحجار الشحذ ووسادات التلميع والأغشية الخزفية وما إلى ذلك
التحليل الكيميائي النموذجي [%]
| كربيد السيليكون | Fe2O3 | نادي كرة القدم | F.Si | SiO 2 | قانون |
| 98.0-99.5 | ≤0.15 | ≤0.30 | ≤0.40 | ≤0.70 | < 0.09 |
توزيع حجم الجسيمات
الفصل الأول (معيار JIS)
| مقاس | دي أو (واحد) | D 3 (ميكرومتر) | D 50 (واحد) | D 94 (ميكرومتر) |
| 240 | ≤127 | ≤103 | 57.0±3.0 | ≥40 |
| #280 | ≤112 | ≤87 | 48.0±3.0 | ≥33 |
| 320 | ≤98 | ≤74 | 40.0±2.5 | ≥27 |
| #360 | ≤86 | ≤66 | 35.0±2.0 | ≥23 |
| 400 | ≤75 | ≤58 | 30.0±2.0 | ≥20 |
| 500 | ≤63 | ≤50 | 25.0±2.0 | ≥16 |
| 600 | ≤53 | ≤41 | 20.0±1.5 | ≥13 |
| 700 | ≤45 | ≤37 | 17.0±1.5 | ≥11 |
| ٨٠٠ | ≤38 | ≤31 | 14.0±1.0 | ≥9.0 |
| ألف | ≤32 | ≤27 | 11.5±1.0 | ≥7.0 |
| 1200 | ≤27 | ≤23 | 9.5±0.8 | ≥5.5 |
| رقم 1500 | ≤23 | ≤20 | 8.0±0.6 | ≥4.5 |
| ٢٠٠٠ | ≤19 | ≤17 | 6.7±0.6 | ≥4.0 |
| 2500 | ≤16 | ≤14 | 5.5±0.5 | ≥3.0 |
| رقم 3000 | ≤13 | ≤11 | 4.0±0.5 | ≥2.0 |
| 4000 | ≤11 | ≤8.0 | 3.0±0.4 | ≥1.8 |
| 6000 | ≤8.0 | ≤5.0 | 2.0±0.4 | ≥0.8 |
| ٨٠٠٠ | ≤6.0 | ≤3.5 | 1.2±0.3 | ≥0.6 |
الفصل الثاني (معيار FEPA)
| مقاس | D 3 (ميكرومتر) | D 50 (واحد) | D 94 (ميكرومتر) |
| F230 | <82 | 53.0±3.0 | >34 |
| F240 | أقل من 70 | 44.5±2.0 | أكثر من 28 |
| F280 | <59 | 36.5±1.5 | >22 |
| F320 | <49 | 29.2±1.5 | >16.5 |
| F360 | أقل من 40 | 22.8±1.5 | >12 |
| F400 | <32 | 17.3±1.0 | >8 |
| F500 | <25 | 12.8±1.0 | >5 |
| F600 | <19 | 9.3±1.0 | >3 |
| F800 | <14 | 6.5±1.0 | >2 |
| F1000 | أقل من 10 | 4.5±0.8 | >1 |
| F1200 | <7 | 3.0±0.5 | >1 (بنسبة 80٪) |
| F1500 | <5 | 2.0±0.4 | >0.8 (عند 80%) |
| F2000 | <3.5 | 1.2±0.3 | >0.5 (عند 80%) |
التطبيقات الرئيسية
– المواد الكاشطة المترابطة والمواد الكاشطة المغلفة
– السفع الرملي، معالجة الأسطح، إزالة الصدأ
– وسائط السفع الرطب والجاف، والطحن والتلميع، إلخ
– أرضيات/جدران مصفحة، مقاومة للتآكل
– منتجات السيراميك: السيراميك والبلاط، وألواح ترشيح السيراميك، وأغشية السيراميك، إلخ.
– طلاء التفلون وما إلى ذلك
– مادة عازلة للحرارة
– عجلات التجليخ، عجلات التجليخ الكأسية، أحجار الشحذ، وسادات التلميع، إلخ
– تُستخدم في صناعة البواتق، وأجزاء حرق الأفران، والأختام الميكانيكية، ومواد تصنيع أشباه الموصلات.
